Hogyan válasszam ki a megfelelő nagy nyomatékú léptetőmotvagyt az alkalmazásomhoz?
Az optimális nagy nyomatékú léptetőmotor kiválasztása kritikus mérnöki döntés, amely közvetlenül befolyásolja az alkalmazás teljesítményét, megbízhatóságát és költséghatékonyságát. A szokásos kész alkatrészekkel ellentétben ezek a motorok nem mindenre alkalmas megoldást jelentenek. A folyamat megköveteli a motor jellemzőinek alapos vizsgálatát és az alkalmazás igényeinek mély megértését.
Mielőtt belemerülnénk a kiválasztási kritériumokba, fontos megérteni, mi különbözteti meg a nagy nyomatékú léptetőmotort. Alapvetően a léptetőmotor az elektronikus impulzusokat precíz mechanikus tengelymozgásokká alakítja át. A „nagy nyomatékú” elnevezés azokra a motorokra vonatkozik, amelyeket úgy terveztek, hogy alacsony fordulatszámon lényegesen nagyobb forgóerőt adjanak, mint szabványos társaikhoz képest. Emiatt nélkülözhetetlenek olyan alkalmazásokban, ahol nagy tartóerőre vagy nehéz terhek pontos mozgatására van szükség. A kimeneti nyomaték elsősorban a motor fizikai méretétől, belső mágneses kialakításától és a meghajtó által szolgáltatott áramtól függ. A fizikai tervezés és az elektromos bemenet közötti kapcsolat a sarokköve a megfelelő motor kiválasztásának. A testreszabást kínáló beszállító tisztában van azzal, hogy a megfelelő egyensúly elérése a legfontosabb, mivel minden modell személyre szabható az ügyfelek egyedi igényeihez, biztosítva, hogy minden alkatrészt a pontos specifikációk figyelembevételével tervezzenek.
A kiválasztás lépésenkénti kerete
A kiválasztási folyamat lebontható az alkalmazás követelményeinek szisztematikus értékelésére a motor képességeihez képest.
1. Határozza meg az alkalmazás mechanikai követelményeit
Az első és legfontosabb lépés a rendszer mechanikai követelményeinek számszerűsítése. Ez magában foglalja a szükséges terhelés, sebesség és pontosság kiszámítását.
Nyomaték követelmények: Ez a legkritikusabb tényező. Meg kell határoznia mindkettőt nyomaték tartása , amely az a nyomaték, amelyet a motor álló helyzetben és feszültség alatt képes kifejteni, és a dinamikus nyomaték a teher gyorsításához és mozgatásához szükséges. A dinamikus nyomatéknak elegendőnek kell lennie ahhoz, hogy leküzdje a terhelés tehetetlenségét és a rendszerben előforduló súrlódást. A nyomaték alábecsülése a motor meghibásodásának gyakori oka, ami lépések kihagyását, elakadást és túlzott hőtermelést eredményez. Mindig célszerű biztonsági ráhagyást beépíteni, jellemzően 20-30%-kal a számított maximális nyomatékigény felett. Ez megbízható működést biztosít változó körülmények között, és meghosszabbítja a motor élettartamát.
Sebességkövetelmények: Az alkalmazás működési fordulatszám-tartománya létfontosságú, mivel a motor nyomatéka fordítottan arányos a sebességével. A forgási sebesség növekedésével a rendelkezésre álló nyomaték csökken, ezt az összefüggést grafikusan a nyomaték-sebesség görbe . A nagy fordulatszámon nagy nyomatékot igénylő alkalmazásokhoz nagyobb, erősebb motorra vagy teljesen más technológiára van szükség. Meg kell határoznia azt a maximális fordulatszámot, amelyen az alkalmazásnak futnia kell, és meg kell győződnie arról, hogy a motor a nyomaték-sebesség görbéjéből ezen a fordulatszámon képes biztosítani a szükséges nyomatékot.
Felbontás és pontosság: A kívánt helyzetfelbontás befolyásolja a lépésszög megválasztását. A szabványos motorok lépésszöge 1,8 fok (200 lépés fordulatonként), míg a nagy felbontású modellek 0,9 fokos (400 lépés fordulatonként). Nagyon finom mozgást és finomabb pozicionálást igénylő alkalmazásokhoz, mikrolépés A meghajtók segítségével ezeket az alapvető lépéseket elektronikusan fel lehet osztani, de fontos megjegyezni, hogy a mikrolépéssel kismértékben csökkenthető a rendelkezésre álló nyomaték. A szükséges pontosság határozza meg a szükséges vezérlési szintet és a meghajtó technológia típusát.
2. Határozza meg a fizikai és környezeti korlátokat!
A motornak fizikailag illeszkednie kell a tervezéshez, és túl kell élnie a működési környezetet.

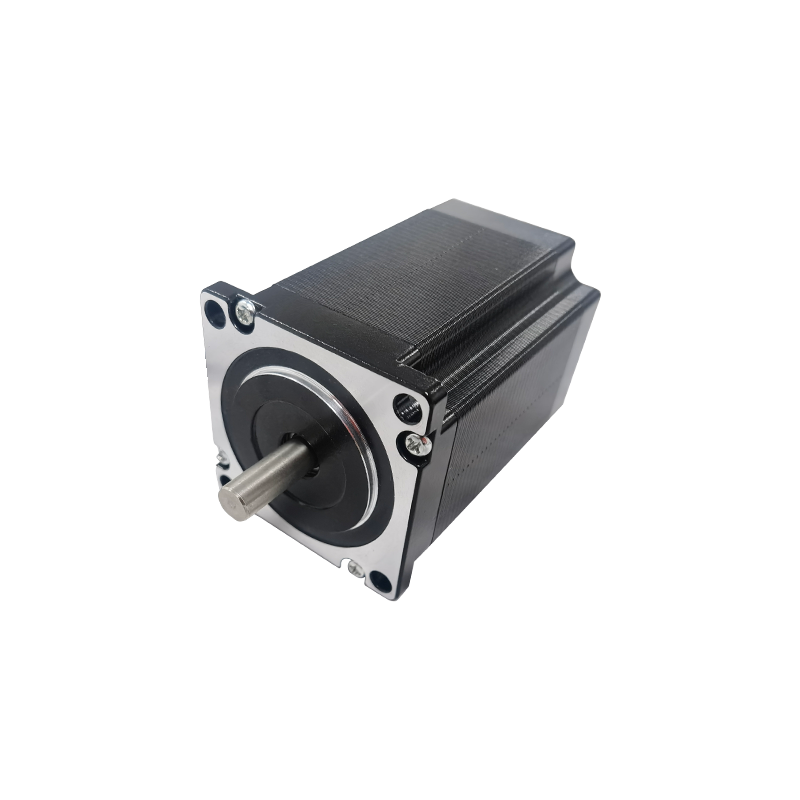

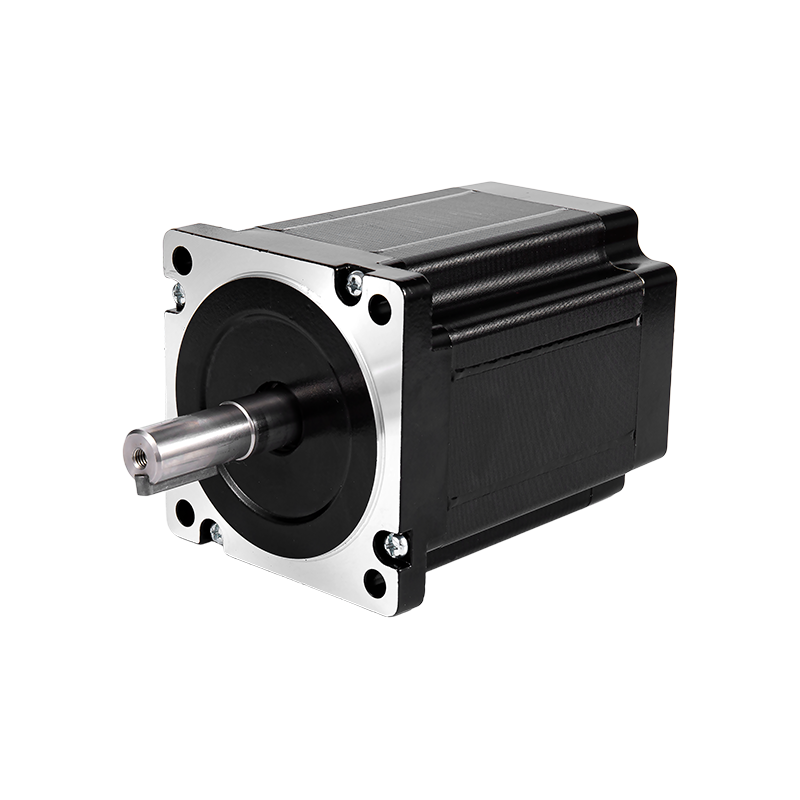

Méret és rögzítés (NEMA keretméret): A motor fizikai méreteit gyakran szabványosítják NEMA keretméretek (például NEMA 17, NEMA 23 vagy NEMA 34). A nagyobb keretméret általában nagyobb nyomatékot tesz lehetővé. Olyan keretméretet kell választania, amely megfelel az Ön mechanikai kialakításának és biztosítja a szükséges rögzítési felületet. Ezenkívül a motor súlya aggodalomra ad okot a hordozható vagy függőlegesen mozgó alkalmazásokban.
Környezeti feltételek: A működési környezet nagymértékben befolyásolja a motor kiválasztását és a hosszú élettartamot. Vegye figyelembe az olyan tényezőket, mint a környezeti hőmérséklet, a szennyeződések jelenléte, a nedvesség és a rezgések. A szabványos motorok alkalmasak jóindulatú környezetekre, de a belső alkalmazásokhoz egészségügyi létesítmények or laboratóriumi létesítmények tisztatér-kompatibilis alkatrészekre lehet szükség. Az olyan zord környezetek, mint amilyenek az autóipari gépekben vagy a kültéri ipari környezetben találhatók, speciális motorokat tesznek szükségessé. behatolásvédelmi (IP) minősítések por és nedvesség elleni védelemre. Magas környezeti hőmérséklet esetén magasabb hőmérsékleti osztályú szigeteléssel vagy kényszerhűtéssel rendelkező motorra lehet szükség a belső mágnesek lemágnesezésének megakadályozása érdekében.
3. Válassza ki a megfelelő elektromos alkatrészeket
A léptetőmotor nem működik elszigetelten; ez egy rendszer része. A meghajtó és a tápegység kiválasztása elengedhetetlen a kívánt teljesítmény eléréséhez.
Driver kiválasztása: A meghajtó az az elektronikus vezérlő, amely az indexelőből vagy a mozgásvezérlőből származó impulzusjeleket a motor tekercseinek küldött árammá alakítja. A vezető névleges áramának meg kell egyeznie a motor fázisáramával, vagy meg kell haladnia azt. Olyan illesztőprogram kiválasztása, amely támogatja mikrolépés jelentősen javíthatja a mozgás egyenletességét és csökkentheti a hallható zajt. Ezenkívül a modern meghajtók gyakran tartalmaznak fejlett algoritmusokat a rezonancia minimalizálására és a nyomatékkimenet optimalizálására a teljes fordulatszám-tartományban. A motor és a vezető közötti szinergia olyan kritikus fontosságú, hogy a beszállítójával való szoros együttműködés olyan teljes körű megoldáshoz vezethet, amely az innovációt a gyakorlati teljesítménnyel ötvözi.
Tápellátási követelmények: A tápegységnek olyan feszültséget és áramot kell biztosítania, amely képes a motort a kívánt teljesítményszinten meghajtani. Általános szabály, hogy a nagyobb tápfeszültség lehetővé teszi, hogy a motor nagyobb fordulatszámot érjen el drasztikus nyomatékveszteség nélkül. A tápegységet úgy kell méretezni, hogy biztosítsa a motor tekercseléséhez szükséges áramot, különösen csúcsterhelési körülmények között. Az alulméretezett tápegység teljesítményproblémákat és potenciális meghibásodást okozhat.
4. Fontolja meg a teljesítményoptimalizálást és a minőségbiztosítást
Az alapvető előírásokon túl több tényező is hozzájárul az integráció hosszú távú sikeréhez.
A minőségellenőrzés fontossága: A mozgórendszerek megbízhatósága az összetevők konzisztenciáján és tartósságán múlik. Egy robusztus QC rendszer nem alku tárgya a jó és stabil minőség biztosítása érdekében. Ez azt jelenti, hogy minden motornak a specifikációinak megfelelően kell működnie, tételről tételre. A gyártás következetlenségei helyszíni hibákhoz, leállásokhoz és megnövekedett költségekhez vezethetnek. A beszállítók értékelésekor elsődleges szempont a minőségbiztosítás iránti elkötelezettségük.
Egy átfogó beszállító értéke: Az összetevők több gyártótól történő beszerzése kompatibilitási problémákat és logisztikai bonyolultságot okozhat. Jelentős előnyt jelent egy olyan beszállítóval való együttműködés, amely teljes terméksorozatot kínál, lehetővé téve az „egyablakos” beszerzési élményt. Ez különösen igaz, ha egy projekt kiegészítő gyártási képességeket, például egyedi burkolatokat tartalmaz fröccsöntés vagy szakosodott vezetékkötegek . A teljes mechatronikai összeállítás egyetlen érintkezési pontja leegyszerűsíti az ellátási láncot, és jobb integrációt biztosít az alkatrészek között.
A legfontosabb kiválasztási paraméterek összefoglalása
Az alábbi táblázat összefoglalja a kiválasztási folyamat során figyelembe veendő elsődleges tényezőket.
| Kiválasztási tényező | Kulcsfontosságú megválaszolandó kérdések | Hatás a választásra |
| Nyomaték | Mekkora a szükséges csúcs és folyamatos nyomaték? Mekkora a terhelés tehetetlensége? | Meghatározza a motor fizikai méretét (NEMA keret) és névleges áramerősségét. |
| Sebesség | Mekkora a maximális üzemi sebesség? Milyen gyorsítás szükséges? | Befolyásolja a nagyobb feszültségellátás szükségességét és befolyásolja a hasznosítható nyomatékot. |
| Pontosság és felbontás | Mi a helyzeti tolerancia? Kritikus a sima mozgás? | Irányítja a lépésszög (pl. 1,8° vs. 0,9°) és a vezető mikrolépési képességének kiválasztását. |
| Fizikai környezet | Milyen a hőmérséklet, a páratartalom és a szennyeződés szintje? | Követelményeket ír elő a tömítésekre (IP minősítés), a szigetelési osztályra és a hűtési módokra. |
| Elektromos rendszer | Mekkora a rendelkezésre álló teljesítmény? Milyen vezérlőt használnak? | Meghatározza a kompatibilis meghajtó áramát/feszültségét és az interfész követelményeit. |
